BT-1B型同步检查继电器用于两端供电系统的自动重合闸线路中，作为有无电压和同期的检查元件。
工作原理：

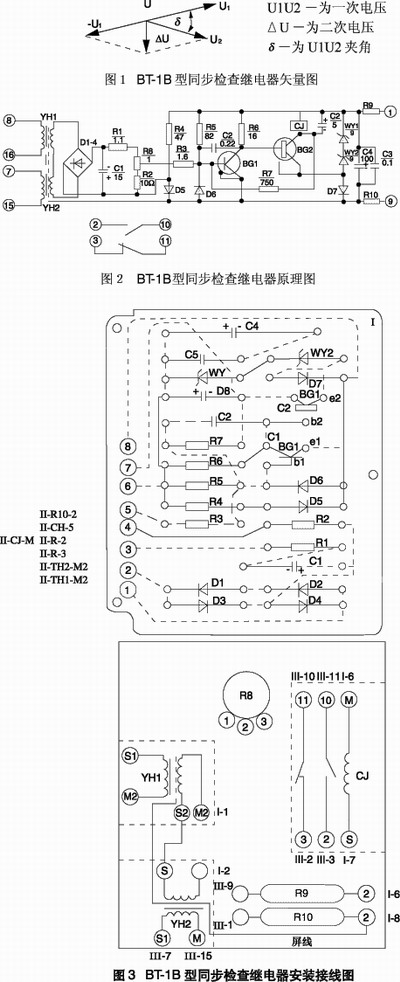

2.1 继电器由电压互感器YH1、YH2、整流滤波回路、触发器及干簧继电器等环节组成。装在组合插件式壳体里。原理接线图示于图2。
2.2 两路交流电压(或电流)分别加于电压互感器YH1、YH2的两个一次绕组上，二次绕组反极性连接与整流桥连接。当一次两电压(或电流)同相时，由于二次绕组反极性连接，在电压互感器上所产生的电势互相抵消，二次输出电压等于零(不平衡电压不超过0.5V)，触发器仍然处于原始状态(BG1导通、BG2截止)干簧继电器不动作。当一次两电压(或电流)不同相时，在电压互感器上所产生的电势就不能互相抵消，而二次就产生电势，二次输出电压大小与一次两电压(或电流)相位差及幅值有关。当幅值一定时相位差越大，二次输出电压也越大，反之就越小，其矢量图示于图1。
2.3 二次输出电压经过整流滤波后加到触发器上，当信号电压达到整定值时，触发器翻转(BG1截止，BG2导通)干簧继电器动作，动断触点打开，动合触点闭合。
2.4当任何一个输入电压(或电流)为零或很低时，产生的情况与两个电压(或电流)不同相时相同，继电器也应立即动作。
2.5 继电器动作角度的整定利用电位器R8来达到。
2.6 BT-1B型同步检查继电器为凸出插拔型结构(T)型。
主要技术参数：
3.1 按照额定电压或额定电流，继电器的规范见表1
3.2 直流额定电压: 220V、110V、48V。
3.3 额定频率: 50Hz。
3.4 触点形式: 一动合，一动断。
3.5 动作角度整定范围: 20°～ 40°。
3.6 返回系数: 不小于0.85。
3.7 直流电源变化: 220V、110V时，允许在80～110%范围内变化；48V时，允许在90～110%范围内变化，继电器应能正常工作。
3.8 功率消耗: 继电器交流回路不大于1VA；直流回路220V时，不大于6W；110V时不大于4W；48V时不大于2W。
3.9 触点断开容量: 在电压不大于220V，电流不大于0.2A的直流有感负荷电路(时间常数不大于5ms±0.75)中，断开容量为25W，在交流电路(coso=0.4±0.1)中为30VA。
3.10 寿命: 5000次。
