1 用途 LG-11型及LG-12型功率方向继电器,应用在方向保护中作为功率方向的判别元件,其中LG-11型用于相间短路保护,LG-12型用于接地短路保护。 2结构和原理 继电器采用插件结构,同一机芯可使用于一般嵌入式A32K,继电器的原理电路图见图5,图6,外形及安装尺寸见图7。 继电器采用整流型原理构成,比较电流电压综合量的绝对值,其动作方式为: 对于LG-11型为:︱IZ+K1U︱>︱IZ-K1U︱ (1) 对于LG-12型为:︱IOZ+KOUO︱>︱IOZ - KOUO︱ (2) 式中Z为电抗变压器DKB的转移阻抗 即 Z=|DKB的次级电压|/|DKB的初级电压|*e^ia (3) K1为对于LG-11B中电压回路变换系数,K2为LG-12B中电压回路变换系数。 K1=|YB的次级电压|/|继电器端子的电压|*e^iβ (4) K0=|YB0的次级电压|/|继电器端子电压| (5) 式(3)中α为DKB次级电压对初级电流的转移角度,式(4)中β为电压转换器的转移角度,由于在LG-11B型中采用了谐振回路,当电压谐振时,角90°,而在LG-12B中电压回路采用变压器,故无角度变化,即KO为变压器的变化。 式(3)中α为DKB次级电压对初级电流的转移角度,式(4)中β为电压转换器的转移角度,由于在LG-11B型中采用了谐振回路,当电压谐振时,角90°,而在LG-12B中电压回路采用变压器,故无角度变化,即KO为变压器的变化。 式(1)式(2)中前面一项成为工作电压,后面一项成为制动电压,当工作电压大于制动电压时,继电器动作,当制动电压大于工作电压时继电器制动,当工作电压等于制动电压时成为边界条件。

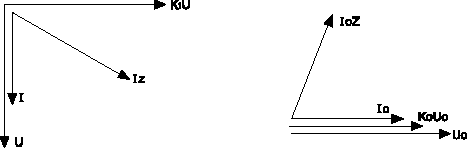

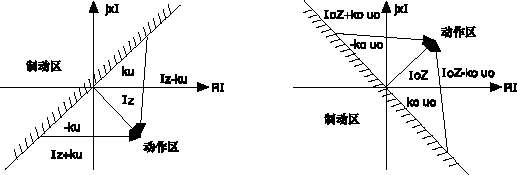

由图1图2可见动作边界为通过原点垂直于IZ(IOZ)的一条直线,在边界上满足: 对于LG-11 ︱IZ+K1U︱>︱IZ-K1U︱ (6) 对于LG-12 ︱IOZ+KOUO︱>︱IOZ - KOUO︱ (7) 继电器的电流回路由电抗变压器DKB在初级绕组上流过电流,在二个次级绕组上得到的电压分别加到工作回路与制动回路上。在另一个次级绕组上并联有电阻,改变电阻的数值可以改变转移阻抗角,对于LG-11型经切换片HP并联R3或R4可以改变继电器的灵敏度为-30°或-45°,对于LG-12型通过并联R3使灵敏角达到+70°。 LG-11型的电压回路采用谐振回路,其主要作用有二:其一是经谐振回路在电感上取得电压使电压移相90°,其二是当在保护安装处正方向三相故障时,依靠谐振回路记忆作用,保证继电器可靠动作从而消除了电压死区。由于DKB的转移角调整在60°或45°,而电压回路转移触度为90°,因而得到继电器的灵敏角为-30°或-45°。
电压回路的谐振调谐可以用改变绕组的匝数来达到,谐振绕组有6、7、8三个抽头可供选择,还可以加减9、10小绕组来达到谐振。 比较回路采用环流法比较电路,工作电压和制动电压分别整流后经C2、C3滤波并经R5、R6 、R7、R8比较后推动极化继电器JJ动作,而LG-12型采用均压法比较电路,工作电压和制动电压分别整流后在R4、、R7上得到电压经C2、C3滤波后比较电压大小推动极化继电器JJ动作。 继电器的潜动调整通过调整R1及R2来进行,用R2来调整电流平衡,用R1来调节电压平衡,经反复调整可以达到电流电压均无潜动。 极化继电器的触点接有0.22μ电容及510Ω电阻的消弧回路,以增加触点的断弧能力。 3 技术数据 |
