该继电器主要用作中小型电动机保护，在电动机断线、缺相运行时判断断线相别，同时发出告警，也可用于电力系统二次线路保护中，作为缺相监视元件。

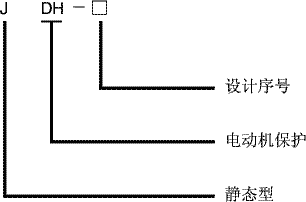

继电器型号名称：
工作原理：

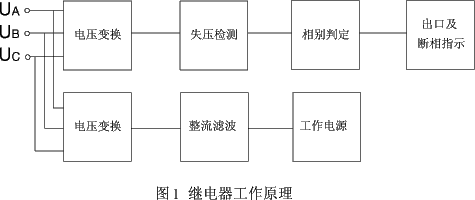

继电器原理框图如下：(见图1)
继电器测量三相电压，当缺一相时继电器将动作报警并保持动作状态，当电压恢复正常时继电器返回。若三相中有两相断线或三相均断线，则继电器将瞬时出口动作，但由于失去工作电源，动作后将返回。
使用方法：
4.1 安装方式: 单个继电器为凸出式安装；
4.2 使用: 应满足产品的工作环境条件；
4.3 维护: 本产品应定期检查，首先进行外观检查，印刷电路板焊点有否脱落，导线有否折段等。其次检查直流回路和交流回路是否工作正常。
产品在下列条件下应能可靠地工作
a) 环境温度：－10℃～+50℃；
b) 大气压力：80kPa～110kPa；
c) 相对湿度：最湿月的平均最大相对湿度为90%，同时该月的平均最低温度为25℃，且表面无凝露，最高温度为40℃时，平均最大相对湿度不超过50%；
d) 无导电尘埃与破坏金属和绝缘的腐蚀性气体的环境中；
e) 没有爆炸危险及不充满尘埃的介质中（如煤灰、磨料、木屑等）；
f) 工作位置：任一方向倾斜不超过5℃及无剧烈振动和冲击；
g) 使用地点具有防雨、雪、风砂装置及没有充满水气的环境中；
h) 没有较严重的霉菌存在的地方；
i) 使用地方不允许有较强的外磁感应强度。
继电器重量
继电器重量不超过1.25kg.
主要技术参数：
3.1 额定电压
a) 额定电压：380V、100V；
b) 额定频率：50Hz。
3.2 缺相相别指示
继电器在动作后应指示缺相相别。
3.3 动作时间继电器在缺相动作时，其动作时间不大于50ms。
3.4 功率消耗在额定电压下，三相交流电压回路的功率消耗不大于5VA/相。
3.5 触点断开容量
a) 直流电路: 在电流不大于1A,电压不大于250V的条件下,对外输出触点能断开时间常数为(5ms±0.75ms)的直流有感负荷30W。
b)交流电路: 在电流不大于5A,电压不大于250V的条件下,对外输出触点能断开功率因数coso为(0.4±0.1)的电路的负荷250VA。
3.6 介质强度继电器各导电电路对外露非带电金属部分及外壳之间，输入电路对触点之间，应能承受2kV（有效值），50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
继电器背后接线图：
继电器背面接线图(见图2)
继电器外形尺寸及开孔尺寸：
结构形式及外形尺寸
继电器为静态型原理，模数化插入式结构。其外形尺寸及安装尺寸见凸出式模数化插入结构中的附图4和附图8。
订货需知：
a) 产品型号、名称、额定电压；
b) 订购数量；
c) 供应成套性：产品说明书1份；
d) 继电器配套：如底座、插套等（须独立定货）。
