ZFB92.93发电机过流逆功率保护装置是组合式的过流逆功保护装置。此种装置主要用于船舶三相交流发电机的过流及逆功率保护，也适用于其他类似的场所。

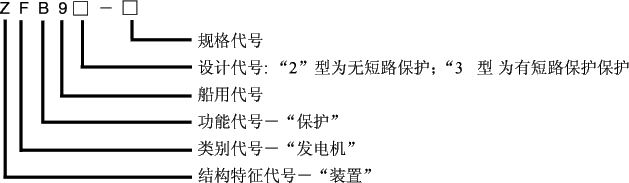

继电器型号名称：
主要技术参数：
4.1 额定电压及频率
交流50Hz 380V或100V；
交流60Hz 440V或110V。
4.2 额定电流: 1A或5A。
4.2 规格

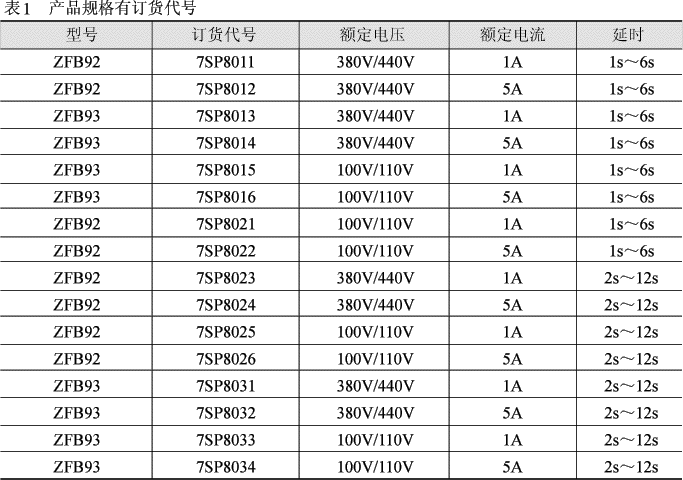

装置规格及订货代号见表1。
4.4 动作值
过流一、二、三段:(0.5～1.35)额定电流
短路:(1.0～3.0)额定电流
逆功率(1%～20%)额定电流
4.5 返回系数
装置的返回系数即装置返回到动作前原始状态之最大返回值与其动作之比，过流及短路保护应不小于0.85，逆功率保护应不小于0.8。
4.6 动作时间
当通入1.2倍动作值时装置的动作时间应符合:
逆功率: 1s～6s(或2s～12s)
过流: 5s～60s
短路: 0.1s～0.6s
4.7 功率消耗
装置在额定电压正常工作时电压回路的功率消耗不大于5VA，跳闸时短时不大于15VA；电流回路在额定电流时功率消耗每相不大于2VA。
4.8 触点性能
a) 跳闸触点当电路电压(交流)不大于240V时可靠断开电流10A。
b) 跳闸触点可持续接通交流16A，但不断开所接通的电路。
c) 信号触点可接通和断开交流电压不大于60V，电流0.5A。
4.9 介质强度
装置中的电气上无联系的各导电路部分之间以及导电部分连在一起对非导电金属部分(对地)，应能承受2.5kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。

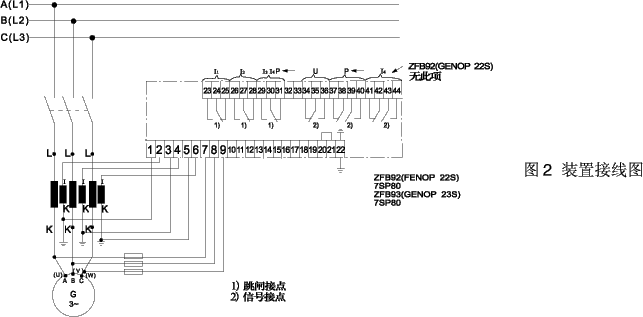

继电器背后接线图：
接线图见图２。
继电器外形尺寸及开孔尺寸：

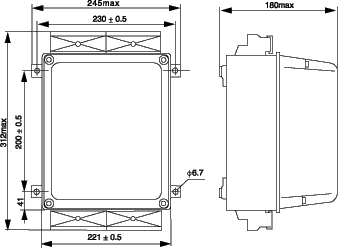

装置为静态型，结构形式为凸出式安装及板前接线方式。其外形及安装尺寸见图1，
订货需知：
5.1产品型号、名称、额定频率。
5.2订货代号(见表1)。
