1 用途
用于电力系统二次回路及工业自动化控制回路中，作为中间辅助，扩大控制回路之用。
2 结构特点
2.1 能提供多至7付动合或动断以及转换触点，结构紧凑。
2.2 通过罩壳上的小孔拨动衔铁可以试验触点动作情况。
2.3 线圈激励有交流和直流两种。
3 动作原理
RXMAl中间继电器为电磁拍合式结构，由电磁系统、接触系统二部分组成。当线圈通电时,通过铁芯产生磁场吸合吸片，由吸片带动簧片，使触点回路转换。触点采用双触点接触，具有接触电阻小接触可靠性强，断开负荷容量大等优点。吸片设计时惯量很小，所以该继电器能耐受一定量的冲击及振动，并能耐受中等地震波的冲击。继电器外壳采用引进的Combiflex结构。
4 技术数据
4.1 动作电压：D.C.<70％额定电压。
4.2 返回电压：D.C.>5％额定电压。
4.3 动作时间：动合触点≯40ms，动断触点≯30ms。
4.4 线圈功耗：<2W
4.5 触点长期允许通过5A电流
当通过电流的时间<200ms，允许通过90A电流；
当通过电流的时间为1s时，允许通过50A电流。
4.6 触点断开能力：A.C.：250V时为5A(功率因数>0.4)为250VA
D.C.：250V时为2A(L/R=40ms)为45W。
|
当电压24V时(DC) |
4A/6A(单触点)/(双触点串联) |
|
当电压48V时(DC) |
1.5A/4A(单触点)/(双触点串联) |
|
当电压55V时(DC) |
1.0A/2.5A(单触点)/(双触点串联) |
|
当电压110V时(DC) |
0.4A/1.0A(单触点)/(双触点串联) |
|
当电压125V时(DC) |
0.3A/0.7A(单触点)/(双触点串联) |
|
当电压220V时(DC) |
0.2A/0.4A(单触点)/(双触点串联) |
|
当电压250V时(DC) |
0.15A/0.3A(单触点)/(双触点串联) |
4.7 绝缘耐压：50Hz，lmin，2kY。
4.8 冲击电压：5kV。
4.9 能承受5-15Hz中等震级的地震波冲击。
4.10 额定电压及线圈阻值。(见表2、表3)
|
电压等级DC(V) |
6 |
12 |
24 |
36 |
48 |
55 |
110 |
220 |
|
线圈阻值(Ω) |
29 |
115 |
460 |
1.15k |
2.02k |
2.6k |
9.68k |
39.2k |
|
电压等级AC(V) |
24 |
48 |
110 |
220 |
|
线圈阻值(Ω) |
115 |
460 |
2.02k |
9.68k |

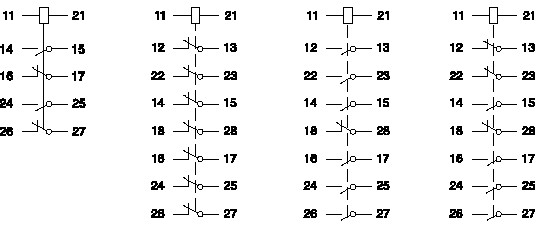

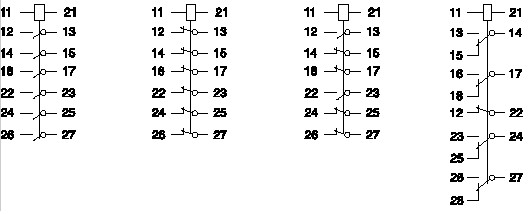

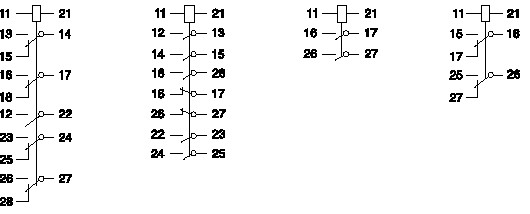

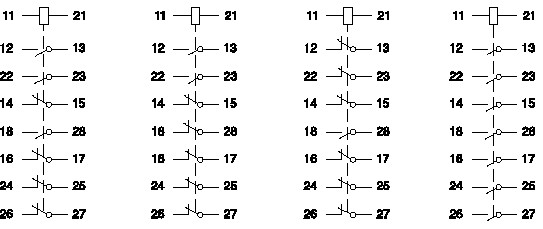

4.11触点规格
| 代号 |
| RK211 063 |
RK211 064 |
RK211 066 |
RK211 072 | |
| 触点形式 |
 |
| |
|
| 代号 |
| RK211 073 |
RK211 074 |
RK211 025 |
RK211 037 | |
| 触点形式 |
 |
| |
|
| 代号 |
| RK211 052 |
RK211 070 |
RK211 071 |
RK211 075 | |
| 触点形式 |
 |
| |
|
| 代号 |
| RK211 076 |
RK211 077 |
RK211 078 |
RK211 079 | |
| 触点形式 |
 |
4.12 凸出式模数化插入结构外形尺寸《附录》Ⅲ中附图Ⅰ(2S6C)。
4.13 凸出式模数化插入结构安装尺寸按《附录》Ⅲ中附图5(2S6C)可插入按附图6(2S12C) 并排插2个，按附图7(4S6C)直排插2个，按附图8(4S12C)可插入4个。
5 订货须知
订货时请注明型号触点代号及电压等级可提供交流规格。
例：RXMAl RK211063-DC220V。
|
