2 特点
2.1 体积小，触点断开容量大。
2.2 线圈为交流激磁。

3 动作原理
RXMKl大容量中间继电器为电磁式继电器。由电磁系统，接触系统及短路环三部分组成。电磁系统采用直动式结构，工作行程较大。接触系统采用桥式触点，断开容量大。当线圈通电时，产生磁场，吸动铁芯。由铁芯带动触点转换。外壳采用引进的Combiflex凸出式模数化插入结构。

4 技术数据
4.1 动作电压：<80％额定电压。
4.2 返回电压：>15％额定电压。
4.3 动作时间：≤20ms。
4.4 线圈功率消耗：6VA。
4.5 触点断开容量：AC：V≯250V，I≯10A(功率因数为0．4)时，容量为1000VA。
DC：V≯250V，I≯5A(L/R=40ms)时，容量为100W。
如要增加触点断开容量可按表1内数据将触点串联。

4.6 绝缘耐压：50Hz，1min，2kV。
4.7 冲击电压：5kV。
4.8 能承受5-15Hz中等震级的地震波冲击。
4.9 额定电压及线圈阻值。（见表2）

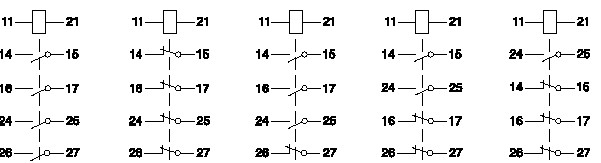

4.10 触点规格

代号	RK255 049 RK255 050 RK255 052 RK255 053
触 点 形 式

4.11 凸出式模数化插入结构外形尺寸见《附录》Ⅲ中附图1（2S6C）。
4.12 凸出式模数化插入结构底座安装尺寸按《附录》Ⅲ中附图5（2S6C）可插入1个，按附图6（2S12C）并排插2个，按附图7（4S6C）直排插2个，按附图8（4S12C）可插入4个。

5 订货须知
订货时请注明型号、触点代号及电压等级。
例：RXMK1 RK225049-AC220V。
