2 特点
2.1 触点数量多达8付，断开容量大。
2.2 线圈激励分直流和交流二种。

3 动作原理：
RXMH2大容量中间继电器为电磁式继电器。由电磁系统，接触系统及支架三部分组成。电磁系统采用直动式结构，工作行程较大。接触系统采用桥式触点，断开容量大。当线圈通电时，产生磁场，吸动铁芯。由铁芯带动触点转换。外壳采用弓I进的Combiflex凸出式模数化插入结构。

4 技术数据
4.1 动作电压：DC.< 70％额定电压；AC.< 85％额定电压。
4.2 返回电压：DC.> 5％额定电压；AC.> 15％额定电压。
4.3 动作时间：< 55ms RK223 070规格< 60ms，交流规格< 65ms。
4.4 线圈功耗：D.C.为5.5W；A.C.为9VA
4.5 触点最大断开容量：A.C. V≯250V；I≯10A(功率因数为0.4±0.1)为1000VA
D.C. V≯250V；I≯5A，(L／R=40ms)为100W
如果增加触点断开容量可按表1内数据将触点串联。

4.6 绝缘耐压：50Hz，lmin，2kV。
4.7 冲击电压：5kV。
4.8 能承受5-15Hz中等震级的地震波冲击。
4.9 额定电压及线圈阻值。(见表2、表3)

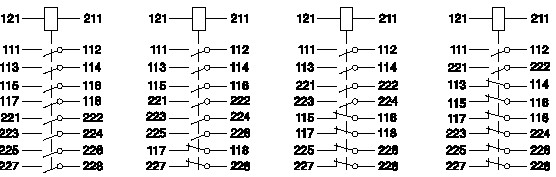

4.10 触点规格（见表4）

代号	RK233 067 RK233 068 RK233 069 RK233 070
触 点 形 式

4.11 凸出式模数化插入结构外形尺寸见《附录》Ⅲ中附图2(2S12C)。
4.12 凸出式模数化插入结构底座安装尺寸及开孔尺寸见《附录》Ⅲ中附图6(2S12C)。

5 订货须知
订货时请注明型号、触点代号及电压等级。
例：RXMH2 RK223067-DC220V。
