2 特点
2.1 继电器体积小，在最小的安装外壳内装有二个独立的信号继电器
2.2 信号牌显示清晰，每一个继电器有三付触点。
2.3 继电器上的铭牌可以脱卸，因此可印上所需的文字。

3 动作原理
RXSFl型双元件信号继电器是在一个最小外壳内装有二个独立的信号继电器。该继电器为电磁拍合式结构，由电磁系统，接触系统及信号显示三部分组成。当继电器动作时信号牌靠重力自然掉牌显示，信号为四条横条显示。颜色有红、黄荧光色二种，显示清晰视角宽广。信号消失时，触点自然复回，信号牌有手动复归及自动复归二种，外壳采用引进的Combiflex凸出式模数化插入结构。

4 技术数据
4.1 动作值：电压型≤70％额定电压；电流型为90％额定电流。
4.2 返回值：>2％额定电压或电流。
4.3 动作时间：电压型30ms，电流型2倍额定电流时为15ms
4.4 线圈功耗：电压型<1.5W，电流型<0.2W。
4.5 电流型线圈能长期通入250％额定电流。
4.6 电流型动作掉牌的最短脉冲时间为50ms。
4.7 触点能力与RXMAl型相同。
4.8 绝缘耐压：50Hz，lmin，2kV。
4.9 冲击电压：5kV。
4.1O 能承受5-15Hz中等震级的地震波冲击
4.11 额定电压、额定电流及线圈阻值。（见表1、2）

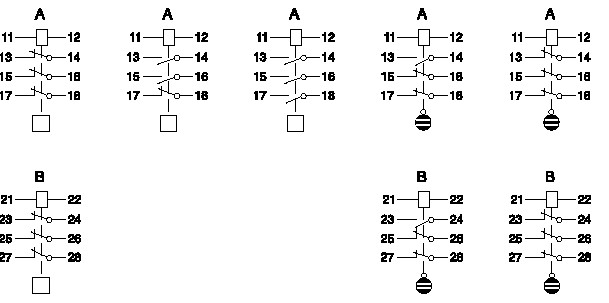

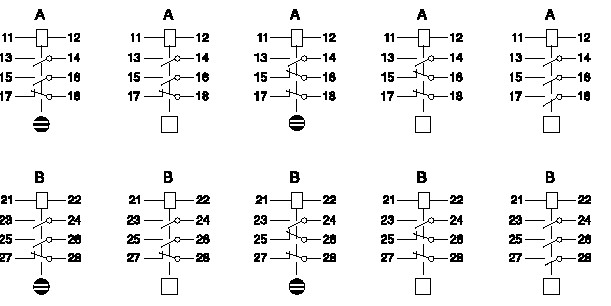

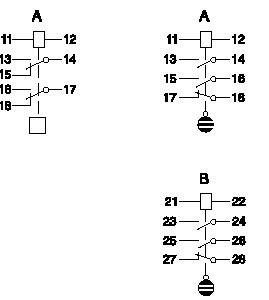

4.12 触点形式及代号（见表3）

代号	RK271 006 RK271 007 RK271 008 RK271 009 RK271 018
触 点 形 式

代号	RK 271 018-X RK271 016 RK271 017 RK271 019
触 点 形 式

代号	RK 271 006-X RK271 009-X RK271 016-X RK271 017-X
触 点 形 式

代号	RK 271 017-Y RK271 019-Y
触 点 形 式	注：动作指示，失电返回 失电指示，动作返回 动作指示，手动复归

4.13 凸出式模数化插入结构外形尺寸见《附录》Ⅲ中附图1(2S6C)。
4.14 凸出式模数化插入结构安装尺寸按《附录》Ⅲ中附图5(2S6C)可插1个。按附图6(2S12C)并排插二个。按附图7(4S6C)直排插二个。按附图8(4S12C)可插入4个。

5 订货须知
订货时请注明型号、触点代号及额定代号，其它规格参阅产品说明书。
例：RXSFl RK 217 007-2A
