1 用途
DZ-639(RXMEl)型大容量中间继电器用于工业自动化控制和电力系统二次回路中，作为中间辅助和扩大控制范围之用。
2 特点
2.1 体积小，触点断开容量大。
2.2 线圈激磁为直流。
2.3 通过罩壳上的小孔可由人工试触点的动作情况。
3 动作原理
该继电器是电磁拍合式继电器，由电磁系统，接触系统组成。当线圈通电时，电磁系统产生磁场吸力，将衔铁吸向铁芯。由衔铁带动动接触组，使触点回路转换，该继电器能提供2或4付大容量触点。
外壳采用引进的Combiflex凸出式模数化插入结构。
4 技术数据
4.1 动作电压：不大于70％额定电压。
4.2 返回电压：不大于5％额定电压。
4.3 线圈功耗：2.7W。
4.4 触点性能
继电器主触点应能断开电压不超过250V及电流不超过2.5A，lA(四付触点)(二付触点)容量为100W的有感负荷(时间常数为40±6ms)的直流回路，或电压不超过250V及电流不超过10A，容量为1000VA的交流回路(功率因数COS中=0.4±0.1)；触点可靠动作104次。
4.5 绝缘耐压：50Hz，1min，2kV。
4.6 冲击电压：5kV。
4.7 额定电压及继圈阻值。（见表1）
|
额定电压DC(V) |
24 |
48 |
110 |
220 |
|
线圈阻值(Ω) |
283 |
1142 |
5780 |
20550 |

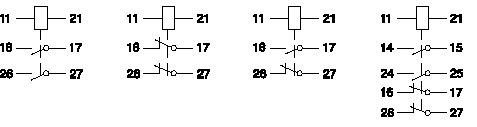

4.8 触点形式及代号（见表2）
| 代号 |
| DZ-639/200 |
DZ-639/020 |
DZ-639/110 |
DZ-639/220 | |
| RXME1代号 |
| RK221 025 |
RK221 026 |
RK221 027 |
RK221 052 | |
触
点
形
式 |
 |
注：型号后面三位数字表示触点形式，第一位为动合，第二位动断，第三位为转换。
4.9 凸出式模数化插入结构，外形尺寸见《附录》Ⅲ中附图1(2S6C)。
4.1O 凸出式模数化插入结构底座安装尺寸按《附录》Ⅲ中附图5(2S6C)可插入1个，按附图6(2S12C)并排插二个，按附图7(4S6C)直排插二个，按附图8(4S12C)可插入四个。
5 订货须知
订货时请注明型号，触点代号及电压等级。
例：DZ-639/220 DC220V
|
