1 用途
DZB-550系列中间继电器用于电力系统二次回路及工业自动化控制回路中，作为转换控制电路或扩大被控制电路范围及船舶电站之用
2 特点
2.1 能提供7付动合、动断及转换触点，结构紧凑。
2.2 通过罩壳上的小孔拨动衔铁，可以试验触点动作情况。
2.3 继电器可以电压起动电流自保(最多有三个电流绕组)。
2.4 线圈激励为直流。
3 动作原理
该继电器为电磁拍合式结构，并带有保持线圈，由电磁系统，接触系统二部分组成，当线圈通电时，通过铁芯产生磁场吸合吸片，由吸片带动簧片，使触点回路转换，触点采用双触点接触，有接触电阻小，接触可靠性强，断开负荷容量大等优点。继电器外壳采用引进Combiflex凸出式模数化插入结构。
4 技术数据
4.1 动作电压≤70％额定电压，动作电流≤80％额定电流。
4.2 保持值：电压≤70％额定电压，电流≤80％额定电流。
4.3 返回>5％额定值。
4.4 动作时间<40ms。
4.5 线圈功耗：电压线圈≤4W，电流线圈≤2W。
4.6 触点长期通过5A电流，并允许通过50A电流时间1s或通过25A电流时间4s。
4.7 触点能力与RXMAl型相同。
4.8 绝缘耐压50Hz，1min，2kV。
4.9 冲击电压5kV。
4.10 能承受5-15Hz中等震级地震波冲击。
4.11 额定电压、额定电流及线圈阻值。（见表2、3）
|
电压等级DC(V) |
24 |
48 |
110 |
220 |
|
线圈阻值(Ω) |
330 |
1400 |
7000 |
28000 |
|
额定电流DC(A) |
0.25 |
0.5 |
0.75 |
1 |
1.5 |
2 |
2.5 |
3 |
4 |

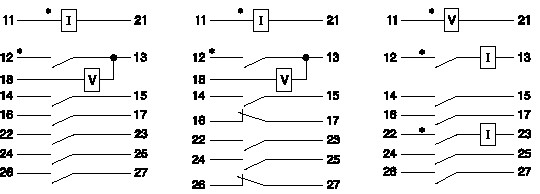

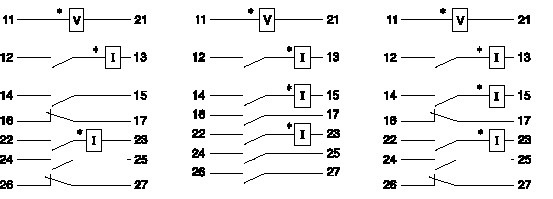

4.12 触点形式及代号（见表4）
| 代号 |
|
触
点
形
式 |
 |
| 代号 |
|
触
点
形
式 |
 |
4.13 凸出式模数化插入结构，外形尺寸见《附录》Ⅲ中附图1(2S6C)。
4.14 凸出式模数化插入结构底座安装尺寸按《附录》Ⅲ中附图5(2S6C)可插入1个，按附图6(2S12C)并排插二个，按附图7(4S6C)直排插二个，按附图8(4S12C)可插入四个。
5 订货须知
订货时请注明型号，触点代号及电压等级。
例：DZB-554-DC220V1A
|
