该继电器主要用于电力系统二次回路的继电保护及工业自动化控制的直流回路中，作为中间转换及扩大控制回路之用。
2 原理
该继电器采用RXMAl中间继电器为机芯，利用RC回路的充放电特性实现延时动作或延回。本系列有DZS-651，DZS-652和DZS-653三种型号。
3 技术数据
|
型号 |
延时返回 |
延时动作 |
动作电压 |
返回电压 |
功耗 |
触点断开容量 |
|
DZS-651 |
≮0.8s |
为30％-70％ 额定电压 |
≮3％ 额定电压 |
≯3.2W |
A.C. 250V 5A COSφ>0.4 250V D.C. L／R=40ms 250V，2A，50W | |
|
DZS-652 |
≮1.5s | |||||
|
DZS-655 |
≮0.06s |
3.1 触点长期允许通过5A电流，
3.2 当通过电流的时间<200ms时，允许通过90A电流
3.3 当通过电流的时间为1s时，允许通过50A电流
4 结构形式及背视端子图
|
电压等级DC(V) |
220 |
110 |
|
线圈阻值(Ω) |
39.2k |
9.68k |
4.1 外形结构采用凸式模数化插入结构(2S12C)，按装开孔尺寸采用(2S12C)，见《附录》Ⅲ。
4.2 背视端子图见图1。

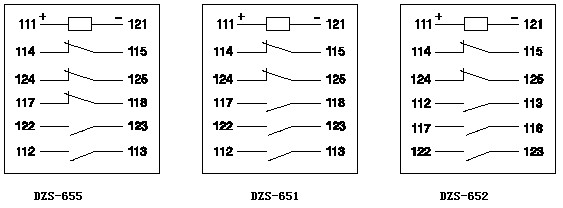

图1 继电器端子背视图 依此为：DZS-655 DZS-651 DZS-652
4.3 额定电压及线圈阻值。(见表2)
|
电压等级DC(V) |
220 |
110 |
|
线圈阻值(Ω) |
39.2k |
9.68k |
5 订货须知
注明产品型号，额定电压及数量。
