2 特点
2.1 体积小，拆装方便，能安装在位置紧张有限的场合。
2.2 用于需要大容量双稳态触点的工业控制和其它控制上，在电流互感器二次侧和跳闸上要求多切换。
2.3 线圈回路串有切断触点，消除了持续的功耗，从而限制了热量积累及减轻控制电源的负载。
2.4 线圈激励有交流和直流两种。

3 动作原理
DCS-10(RXMVB2)系列大容量锁定继电器足靠永久磁铁锁定的双稳态继电器。该继电器由磁系统，接触系统，支架三部分组成。磁系统由左右二个线圈，中间柱永久磁铁及铁芯组成双口磁回路，当左右二个线圈中的一个线圈通电激励时，线圈产生的磁场对永久磁铁产生斥力，使衔铁转换到另一侧由磁铁锁定并带动触点转换。触点采用桥式接触，断开容量较大。外壳采用引进的Combiflex凸出式模数化入结构。

4 技术数据
4.1 动作值：DC<70％额定电压，AC<80％额定电压。
4.2 动作时间：30／25ms(触点闭合／断开)。
4.3 线圈功耗：DC 3.5W，AC 15VA。
4.4 触点断开容量：AC，250V，10A(COSφ>0.4)，1000VA； DC，250V，5A(L/R<40ms)，100W。
4.5 重量：0.7kg(凸出式)，2.5kg(嵌入式)。
4.6 绝缘耐压：50Hz，1min，2kV。
4.7 冲击电压：5kV。
4.8 继电器能承受5-15Hz中等震级的地震波冲击。
4.9 额定电压及线圈阻值。（见表1、2）

代号	DCS-11 DCS-12 DCS-13
RXME1代号	RK251 204 RK251 205 RK251 206

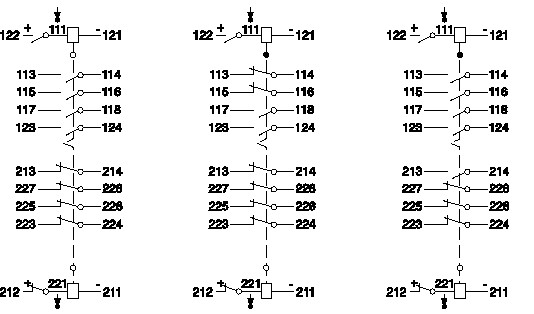

触 点 形 式

4.11 凸出式模数化插入结构，外形尺寸见《附录》Ⅲ中附图2(2S12C)。
4.12 凸出式模数化插入结构底座安装尺寸按《附录》Ⅲ中附图6(2S12C)可插入1个，按附图8(4S12C)可插入2个。

5 订货须知
订货时请注明型号及电压等级与特殊要求（如8付动合等）。
例：DCS-11-DC24V
