WGB-120N系列微机高压柜综合保护装置适用于10kV及以下各电压等级的高压开关柜保护中，可对馈线、厂用变、电容器等进行保护，广泛应用于电力、石油、化工、冶金、煤炭和建材等行业。本系列装置共分四种型号：WGB-121N、WGB-122N和WGB-123N、WGB-124N。
2、装置特点
装置元器件采用工业品，印制板采用多层板和表面贴装技术，稳定性、可靠性高，抗干扰能力强，可在开关柜等恶劣环境下工作；
装置采用铝合金拉伸壳体，抗震性、密封性好，体积小，易安装；
装置电源和控制电源均为交、直流两用；
装置包含功能完善的操作回路（内置防跳继电器）；
人机接口功能强大，全汉化液晶显示、菜单式操作；可进行模拟量、状态量、压板。参数修改，保护动作时，液晶可显示保护动作信息；
提供多种通信方式，通讯接口可选用RS-422、RS-485或LonWorks，规约可选用Q/XJ11.050-2001许继通信规约、ICE60870-5-103国际标准通信规约或MODBUS通信规约；
可直接与上位机通信，可上传状态量、模拟量。故障报告。定值等信息，并可进行对时、定值修改、定值区切换、遥控跳合闸等操作。
装置可记录20次故障信息且掉电不丢失。
装置有10个定值区可供用户整定多套定值。
装置集保护、测量、控制、通信功能于一体。

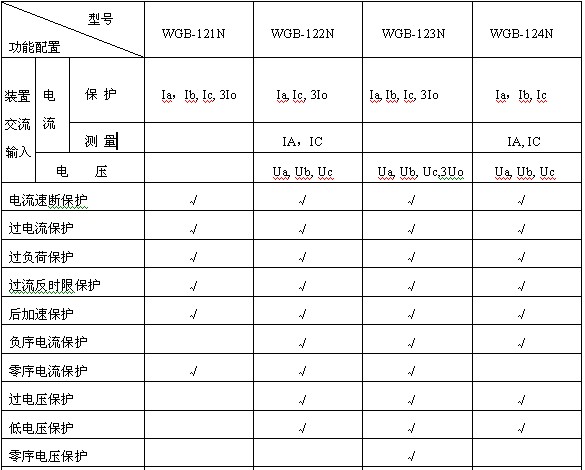

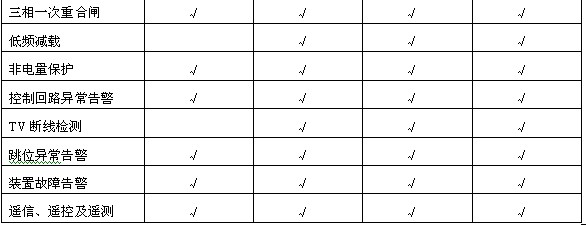

3、保护功能配置
